Fórmula de cálculo do-anel
Introdução
Se você trabalha com sistemas de fluidos, máquinas, eletrodomésticos ou equipamentos industriais, certamente já se deparou comO-anéis-pequenos componentes que oferecem grande desempenho de vedação. Embora pareçam simples, obter otamanho certo do-ring e design da ranhuraé crucial. Uma ranhura mal calculada ou uma taxa de compressão inadequada podem causar vazamento, desgaste prematuro ou até mesmo falha catastrófica do equipamento.
Este guia detalha oFórmulas de cálculo de anel O-que você precisa, usando explicações claras e dados reais de engenharia. Seja você um engenheiro de P&D, gerente de compras ou designer OEM, esta página oferece uma referência rápida e confiável para projetar um anel de vedação-duradouro.
Índice
- O que é um O-ring?
- Vantagens dos anéis de vedação O-
- Tipos de compressão de anel O-: axial vs. radial
- Fórmulas de cálculo de anel O-padrão
- Taxas de compressão recomendadas
- Considerações sobre o projeto do Groove
- Anéis de pressão, extrusão e apoio-
- Tabelas de referência de profundidade e largura de ranhura
- Perguntas frequentes
- Entre em contato conosco (CTA)
UmO-anelé uma vedação circular de elastômero com seção transversal-redonda. É amplamente utilizado em equipamentos industriais, mecânicos e eletrônicos paraimpermeabilização, proteção contra poeira, vedação de ar e vedação de pressão. Graças às dimensões padronizadas e ao baixo custo, continua sendo uma das soluções de vedação mais confiáveis do mundo.
O-rings são populares porque oferecem vários benefícios importantes:
- Estrutura simples e estável
- Excelente desempenho de vedação
- Vazamento mínimosob vedação estática
- Baixo atritoem aplicações dinâmicas
- Tamanhos padronizadospara fácil substituição
- Baixo custo de fabricação e ampla disponibilidade
- Adaptabilidade à pressão e vibração alternadas
Compressão Axial (Selagem Facial)
A pressão é aplicadaperpendicularpara a face de vedação.
Usado quando o O-ring é comprimido entre duas superfícies planas e paralelas.
Exemplos: bombas, flanges de tubos, carcaças de filtros.
Compressão Radial (Selo Lateral)
A pressão atuaparalelona face de vedação, comprimindo o O-ring lateralmente.
Exemplos: pistões, cilindros, hastes hidráulicas.

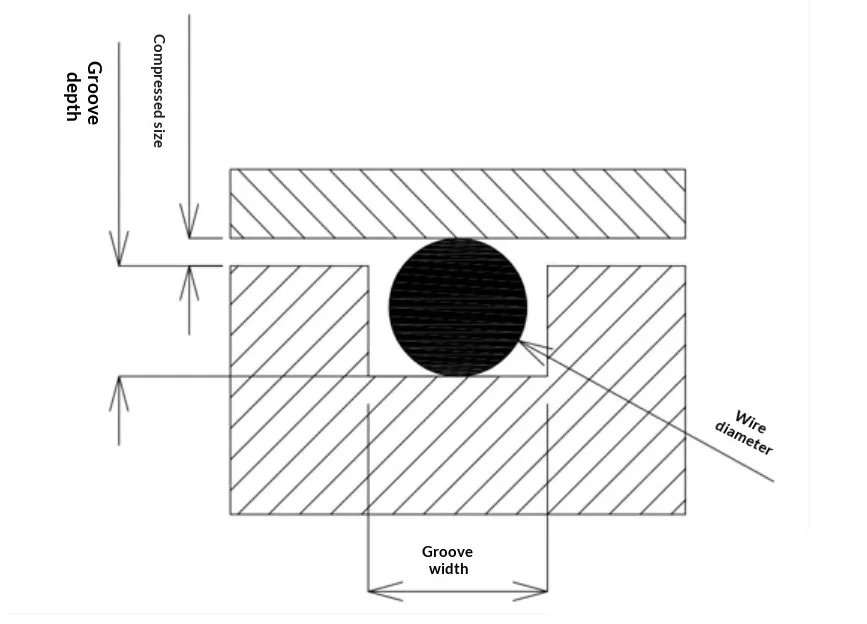

As seguintes fórmulas se aplicam às condições gerais de projeto:
| Parâmetro | Fórmula |
|---|---|
| Largura da ranhura | Seção transversal do-anel-×1.3 |
| Profundidade do sulco | Seção-cruzada-do anel O ÷1.25 |
| Diâmetro interno do-ring | Diâmetro inferior da ranhura ÷1.05 |
| Taxa de compressão estática | 15% – 30% |
| Taxa de compressão dinâmica | 8% – 15% |
Nota: Os valores reais variam dependendo da dureza do material, da pressão e do ambiente operacional.
A taxa de compressão correta garante o desempenho da vedação sem sobrecarregar o elastômero.
| Tipo de aplicativo | Compressão recomendada |
|---|---|
| Selo Estático | 15% – 30% |
| Selo Dinâmico | 8% – 15% |
| Baixa-pressão estática | ~15% |
| Alta-pressão estática | 20% – 25% |
| Selo a vácuo | 25% – 30% |
Para maximizar a confiabilidade da vedação:
1. Ajuste de ranhura e folga
Se a folga da ranhura for muito grande, o-ring pode serextrudadoem alta pressão, causando danos permanentes.
2. Dureza do material
70 Costa A→ Uso geral
90 Costa A→ Alta pressão, resistente-à extrusão
3. Requisitos de pressão
Abaixo9,8MPa (98bar)→ Anel-de backup geralmente não é necessário
Acima9,8MPa→ O-ring deve usar anel(s) de reserva-
4. Anéis traseiros-simples vs. duplos
Pressão-de direção única→ Um anel-de backup
Pressão-bidirecional→ Dois toques-de backup
Quando a pressão aumenta, os elastômeros mais macios podem se espremer na folga e rasgar. Para evitar extrusão:
| Nível de pressão | Projeto recomendado |
|---|---|
| < 9.8 MPa | Ranhura padrão, sem anel-backup |
| Maior ou igual a 9,8 MPa | Adicionar toques-de backup |
| >20 MPa | Use anel de backup-de 90 Shore A + PTFE |
Exemplo: Dimensões de canal para seções transversais-de anel O padrão
| Seção transversal-do anel O-(mm) | Largura da ranhura (×1,3) | Profundidade da ranhura (÷1,25) |
|---|---|---|
| 1.8 | 2,34mm | 1,44mm |
| 2.5 | 3,25mm | 2,00mm |
| 3.55 | 4,62 mm | 2,84mm |
| 5.33 | 6,93 milímetros | 4,26 mm |
| 6.99 | 9,09 milímetros | 5,59 milímetros |
Exemplo: Compressão de vedação estática recomendada
| Seção-transversal | Compressão (15–30%) | Aperto Final (mm) |
|---|---|---|
| 3,55 mm | 0,53–1,06 mm | 14%–29% |
| 5,33 milímetros | 0,80–1,60mm | 15%–30% |
1. Por que a taxa de compressão é tão importante?
Porque pouca compressão causa vazamento, enquanto muita compressão causa desgaste, deformação e falha prematura.
2. Uma fórmula pode ser aplicada a todos os O-rings?
Não. Diferentes materiais, níveis de dureza e condições de trabalho exigem diferentes designs de canal.
3. As aplicações de alta-pressão sempre exigem um anel-backup?
Geralmente sim, especialmente acima9,8MPa.
4. Qual material é melhor para altas temperaturas?
Viton (FKM)→ até 200–220 graus
Silicone (VMQ)→ estável até 180–200 graus
5. Como escolho entre vedações axiais e radiais?
Depende do espaço do equipamento, da direção da pressão e do método de montagem.
